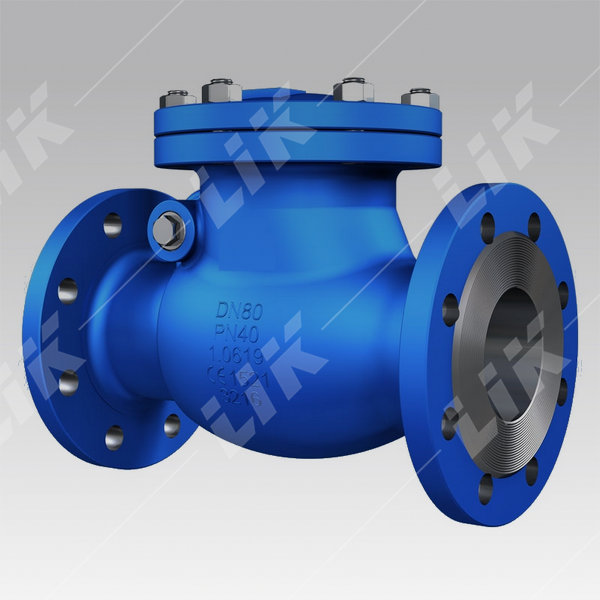

進口旋啟式止回閥特點
大口徑的場合。
2、可借助流體的壓力自動開啟。
3、僅適用于單向介質中。
進口旋啟式止回閥設計規范
設計標準：EN13709 、EN14341
結構長度：EN558-1、ASME B16.10、GB/T 12221
連接標準：EN1092、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：EN12266、API 598、GB/T 13927、GB/T 26480、JB/T 9092
進口旋啟式止回閥參數
主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：DN15～DN400
壓力范圍：PN10～PN63
工作溫度：-196℃～+450℃
應用范圍：適用于石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
進口旋啟式止回閥工作原理
進口旋啟式止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。止回閥根據材質的不同，可以適用于各種介質的管路上。止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產生發作用。

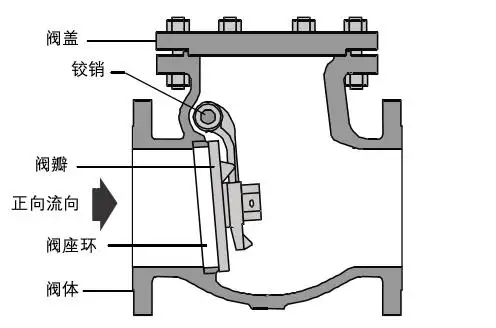

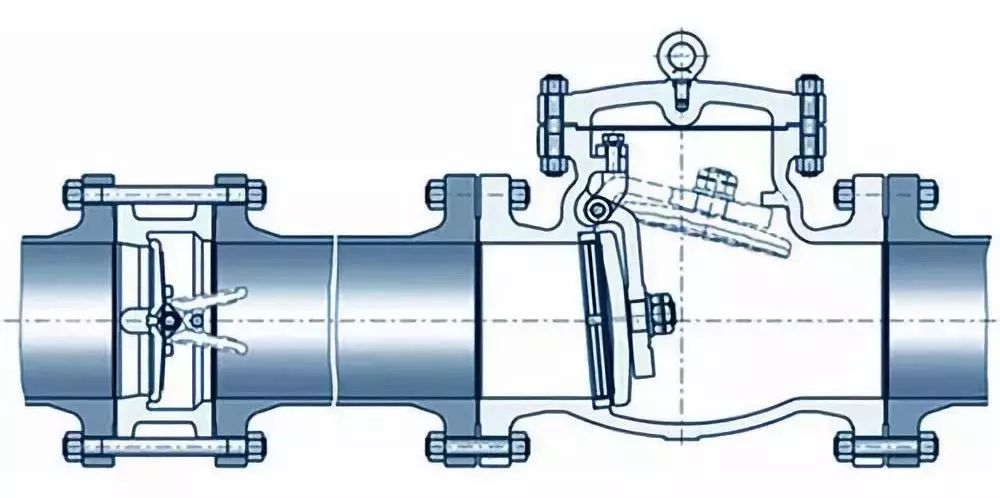

進口旋啟式止回閥結構圖

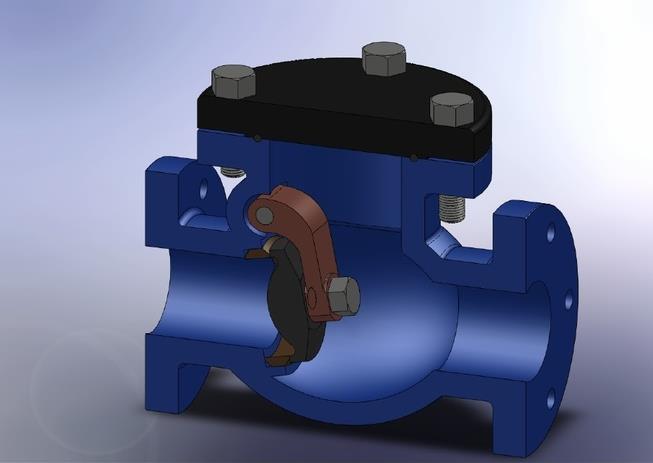

進口旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。 旋進口啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當的微量位置補償。
進口旋啟式止回閥的施工安裝
1、安裝位置、高度、進出口方向 符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密
2、閥門安裝前 進行外觀檢查，閥門的銘牌應符合現行 標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。
3、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
進口旋啟式止回閥的安裝注意事頂：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
